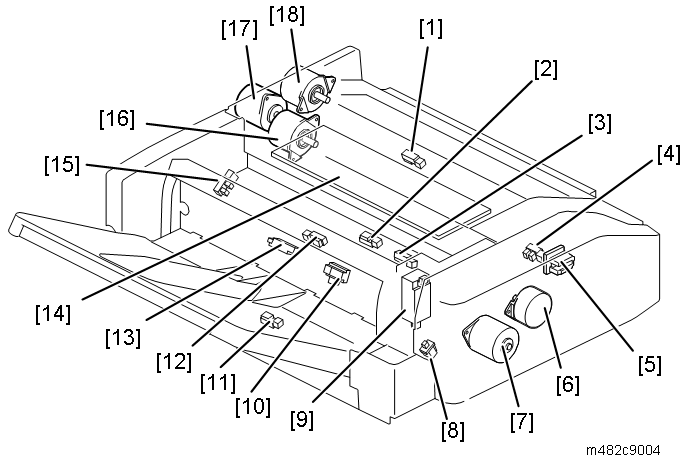

No. | Description | No. | Description |
1 | Registration sensor | 10 | Folder tray full sensor 2 |
2 | 1st fold sensor | 11 | Horizontal path exit sensor |
3 | Crease sensor | 12 | Folder tray exit sensor |
4 | Junction gate HP sensor | 13 | Folder tray full sensor 1 |
5 | Front door open/closed switch | 14 | PCB |
6 | JG crease motor | 15 | Crease HP sensor |
7 | Transport motor | 16 | 2nd fold motor |
8 | Exit unit switch | 17 | 1st fold motor |
9 | Junction gate solenoid | 18 | Registration motor |
